 | 产品特点 ▶性能卓越 波束角：1°×2°、波束数512个、测深分辨率0.75cm，测量结果完全满足IHO特级标准。 ▶重量轻 整机重量7kg（换能器4.5kg，甲板单元2.5kg),轻松拎起、携带方便、安装快捷。 ▶体积小 尺寸208mm×234mm×98mm（横*纵*高），A4打印纸大小，整机可放入双肩背包运输。 ▶功耗低 功耗小于40W一块普通电动车锂电池可持续工作8小时。 |

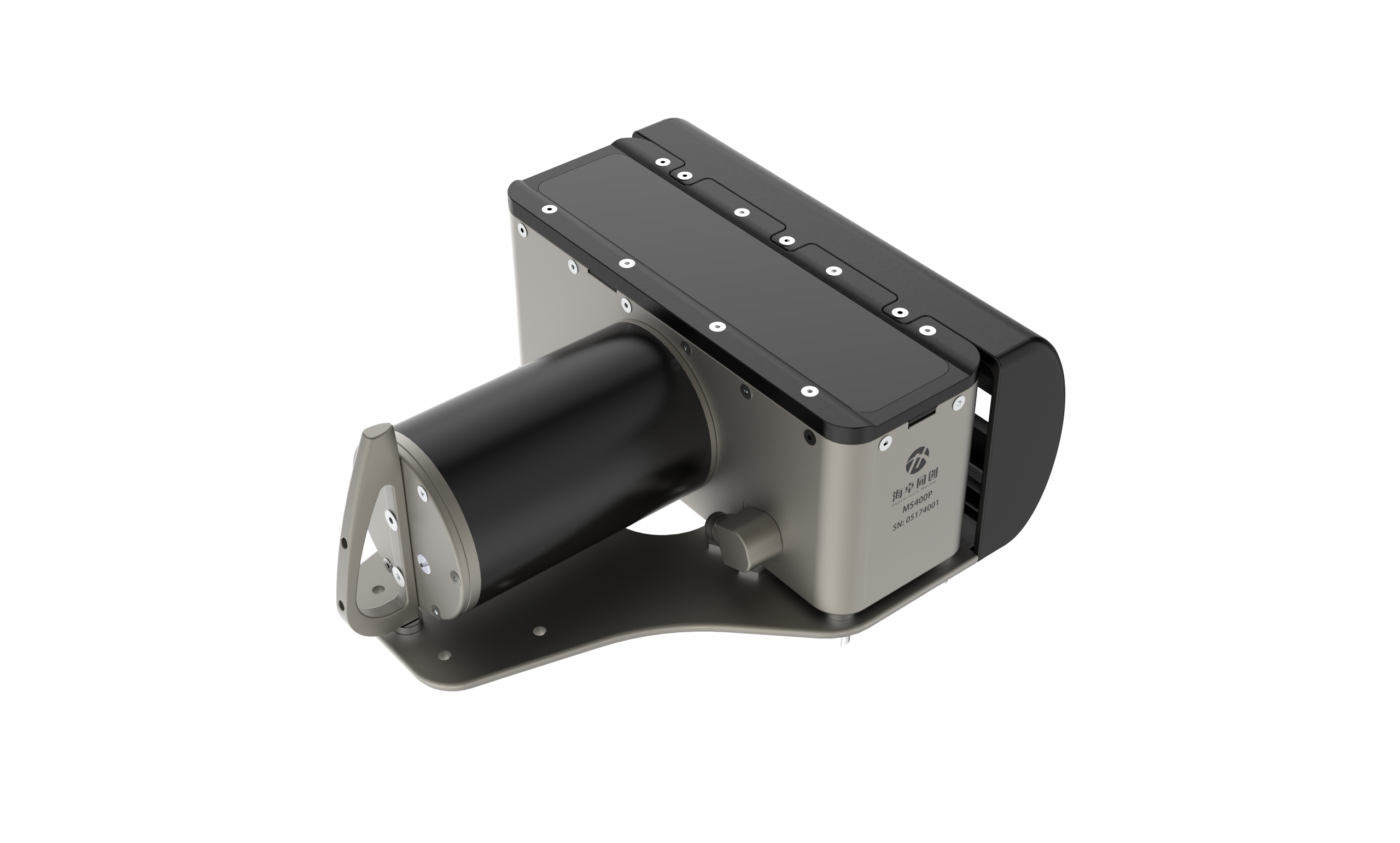

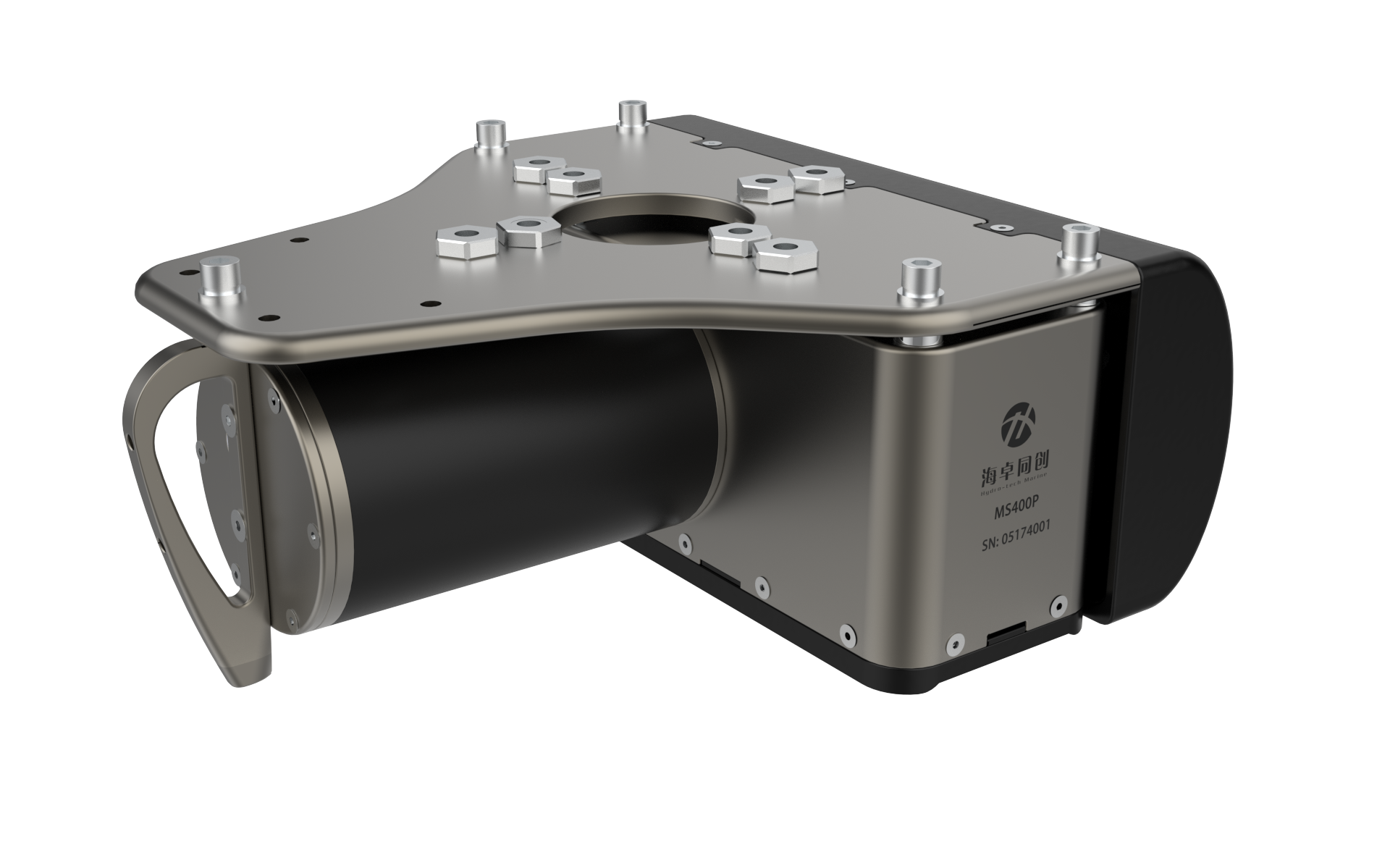

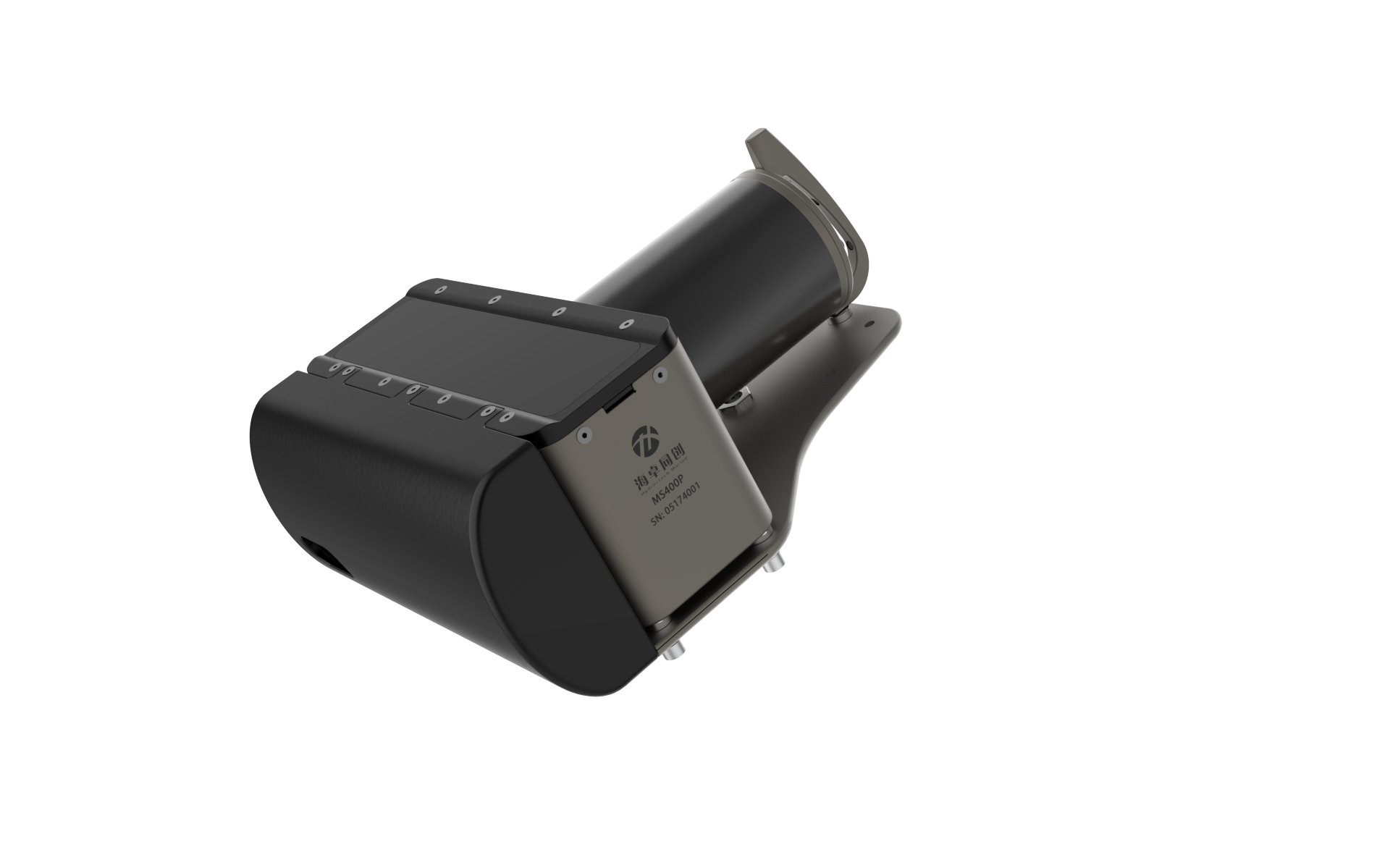

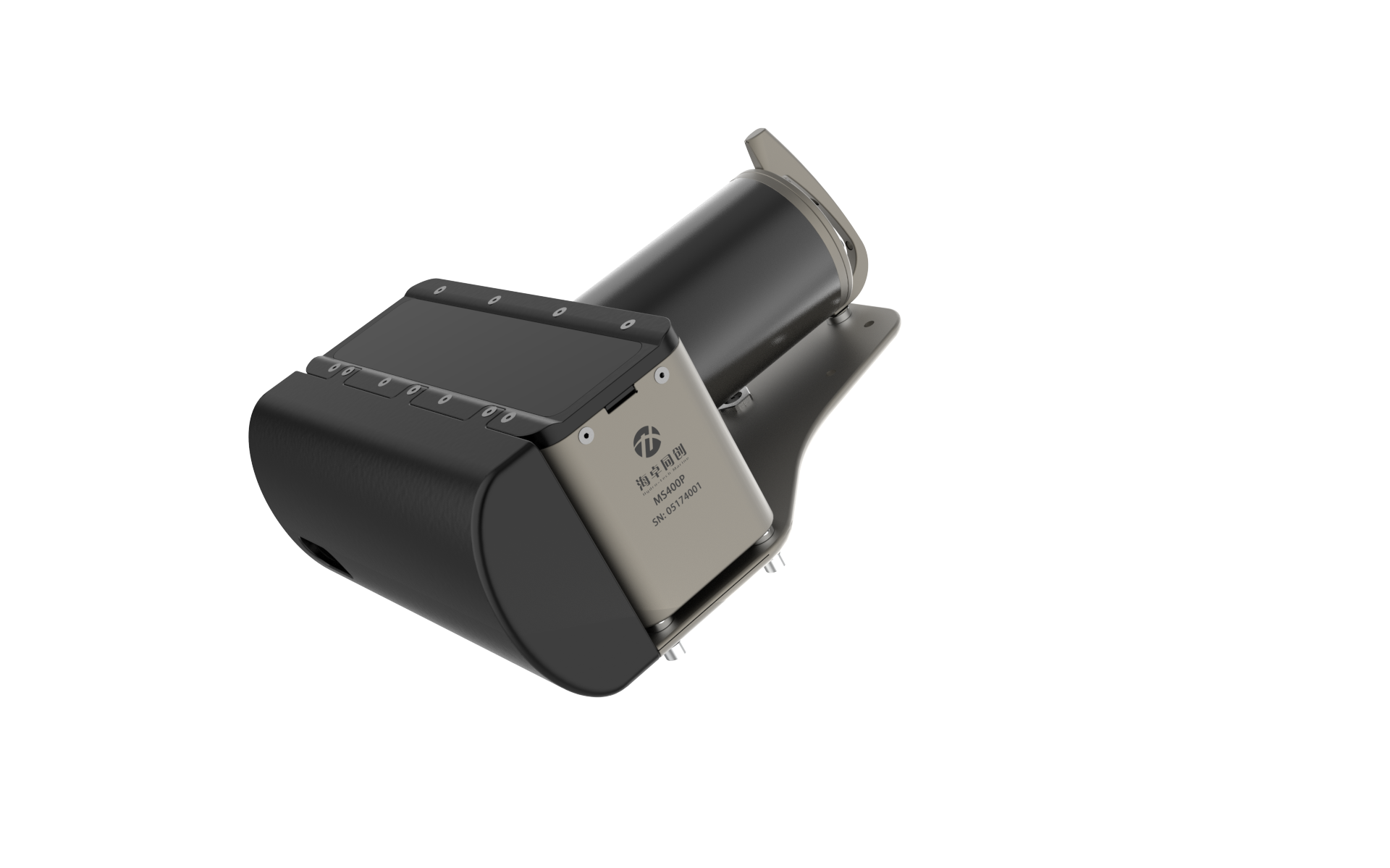

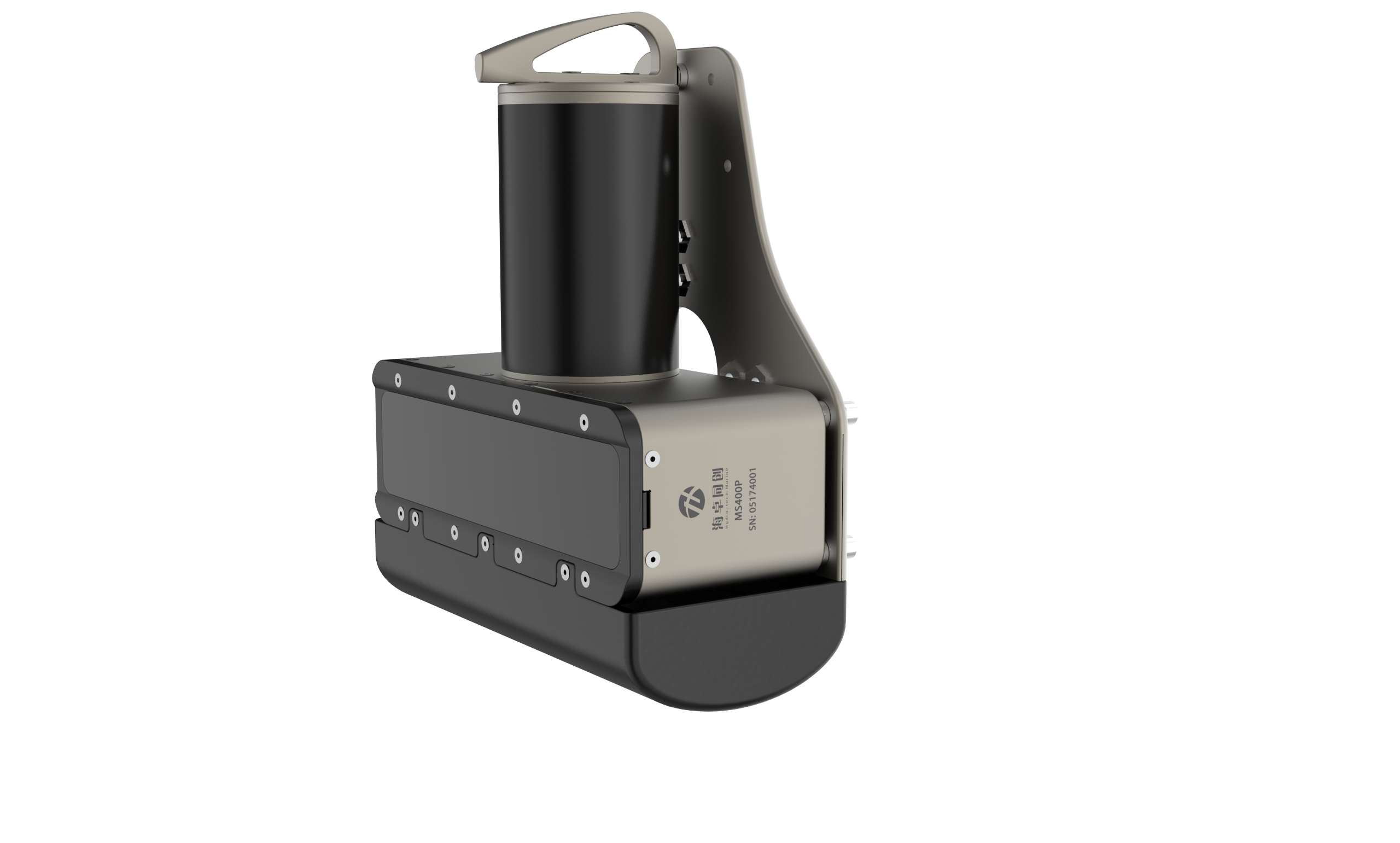

| 产品型号 | MS400P（小精灵） |
| 技术指标 | |
| 工作频率 | 400kHz |
| 波束数 | 512 |
| 垂直接收航迹波束宽度 | 1° |
| 平行发射航迹波束宽度 | 2° |
| 波束开角范围 | 143° |
| 测深范围 | 0.2~150m |
| 深度分辨率 | 0.75cm |
| 测量模式 | 等角/等距 |
| 最大Ping率 | 60Hz |
| 信号形式 | CW/Chirp |
| 脉冲宽度 | 15us~8ms |
| 耐压等级 | 50m |
| 特色功能 | |
| 近场聚焦 | 支持 |
| 海底跟踪 | 支持 |
| 水体成像 | 支持 |
| 实时横摇稳定 | 支持 |
| 物理指标 | |
| 接收基阵尺寸 | 234mm × 80mm × 99mm |
| 发射基阵尺寸 | φ80mm×128mm |
| 基阵重量 | 6.35Kg(空气中)、4Kg（水中） |
| 甲板单元尺寸 | 200mm × 135mm × 70mm |
| 甲板单元重量 | ~1.9Kg |
| 工作温度 | -2℃~40℃ |
| 存储温度 | -20~55℃ |
| 供电 | DC10V-32V/AC110~240V |
| 功耗 | 标准模式：60W |
| 低功耗模式：40W | |
| 电缆长度 | 标配8m（可定制） |
| 软件配置 | |
| 随机软件 | 海测通一体化测量软件 |
| 进口软件兼容 | 兼容Qinsy、EVIA、Hypack等主流进口采集软件以及Caris等后处理软件 |
| 辅助测量设备 | |
| 表面声速仪 | 外置（SVS1500） |
| 声速剖面仪 | 外置（SVP1500） |
| 姿态仪 | 内置/外置可选 |
| 卫星定位 | 内置/外置可选 |
| 选配定位、测姿设备 | |
| 升沉精度 | 5cm或5%量程 |
| 航向精度（GNSS有效） | 0.1°（2m基线） |
| 姿态精度（GNSS有效） | 0.1° |
| 水平定位精度 | 2cm+2ppm(RTK)/1.5m(单点) |
| 辅助定位数据 | 无缝兼容千寻、省级CORS |
| *自研产品技术指标迭代升级过程中，最新指标以公司确认为准。 | |
