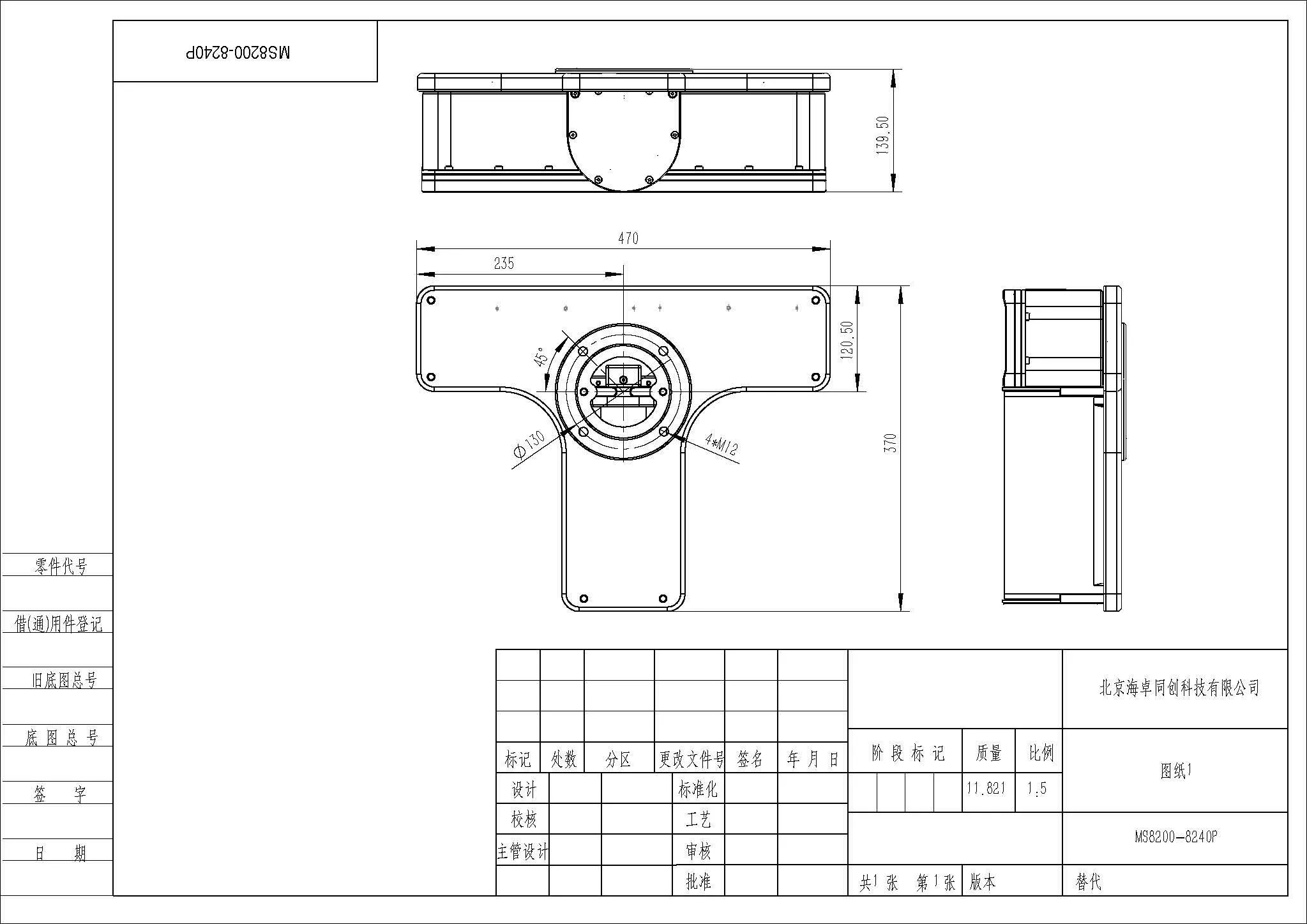

安装结构
— S T R U C T U R E —
常见问题解答
— Q & A —
安装调试阶段
Question 01 显控软件提示甲板单元网络未连接
— A：①检查计算机IP设置是否正确，应为192.168.1.XXX（1字频段即可）。
②检查网线连接是否正常。
③查看甲板单元是否正常开机。
Question 02 显控软件提示水下探头网络未连接
— A：①检查声呐线缆与甲板单元连接是否正常。
②检查设备是否正常开机。
③如甲板单元连接正常，水下探头未连接，当用直流电供电时，检查直流供电设备的电压，可能低于最低要求值（范围应在24V-36V）。
Question 03 数据信息栏无反应
— A：①检查导航采集软件是否已经点击开始工作。
②检查计算机IP是否设置正确，显控软件与导航软件软件一台计算机运行，则IP为192.168.1.31，两台电脑则设置IP为192.168.1.32。
③检查显控软件是否开始工作。
Question 04 数据信息栏无GPS信息
— A：①检查显控软件与导航采集软件对于GPS源设置是否一致。
②如采用内部GPS，检查GPS后天线与甲板单元是否连接或连接接触是否良好。
③如采用外部GPS，检查外部GPS是否已经输出GGA语句信息。
Question 05 有GPS位置，但主窗口无船型
— A：检查声呐时间与GPS时间是否一致，如果不一致，检查GPS是否输出GPZDA语句信息。
Question 06 数据信息栏声呐时间与GPS时间不一致
— A：检查外部GPS是否输出GPZDA语句信息。
测试过程阶段
Question 01 伪彩显示轨迹中心两侧总是一侧扫的宽一侧扫的窄
— A：①一种是在安装过程中，探头的位置安装发生偏转。如果是这种情况，应该重装探头。
②如果GPS定位和探头在左右方向有错位，设置不同的清下也可以会显示两侧扫宽不一样。如果航迹线显示的是GPS的轨迹的话，但是探头在GPS的左侧2米，那么实际上探头的下方就在轨迹线左侧2米，那么显示上，轨迹线左侧就会比右侧宽4米，就是本来右侧的2米画到轨迹线左侧了，加上左侧本来就对称的2米，左侧就比右侧多了4米了，实际上两侧一样，但是如果不是这种情况，那么就可能是安装斜了，举个例子，探头扫宽左右两侧各10米，但是GPS在探头右侧10米，那么如果显示的轨迹线是GPS的位置的轨迹线，那么轨迹线就在扫测区域的边缘位置，因为是GPS的位置，通过软件可以设置轨迹线显示探头位置的轨迹线，那么两侧就是对称的了。
Question 02 测试过程中显控软件声速仪一直处于报警状态
— A：①是表面声速仪吃水太浅，可以将表面声速的吃水下放。
②可以在显控软件的工作参数里手动标识一个声速。
