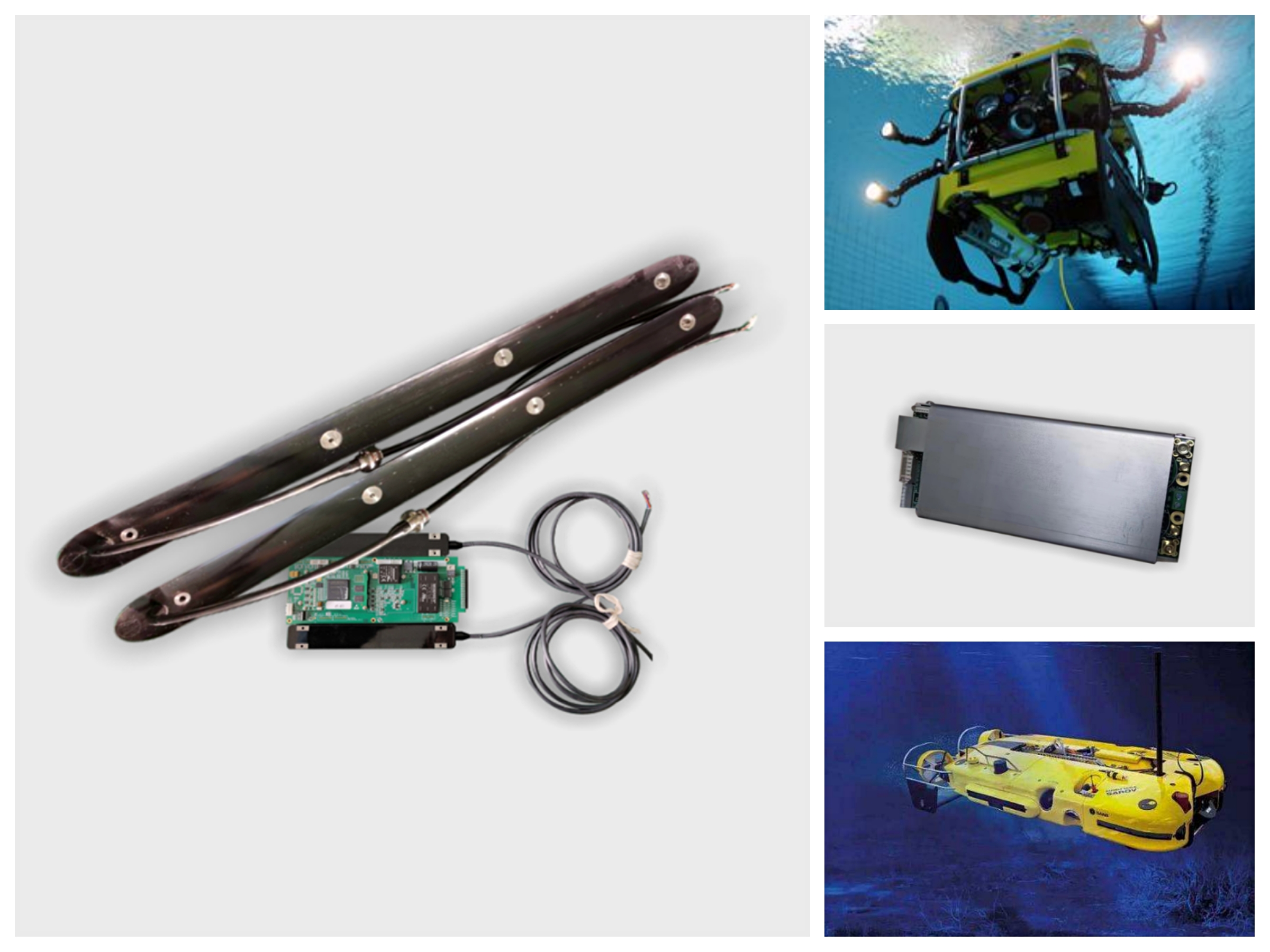

| 产品特点 ▶嵌入专用 海卓SS900UUV嵌入式平台具有体积下、重量轻、功耗低、结构简单、操作方便、全面开放等特点，能够满足各类微小型UUV、ROV、无人船和各类平台的系统集成和二次开发应用。 ▶技术先进 全新的换能器结构设计和自适应波形调整技术相结合，同时全面继承了海卓同创的宽带信号处理和软硬件结合图像均衡技术，能够提供同等尺寸和频率下更大范围、更清晰的声纳图像。 ▶测无缝兼容 嵌入式声纳平台提供以太网、RS232等丰富接口，可实现多模块组合形成双频、多频侧扫声纳系统以及多传感器数据采集；同时提供8路可编程TTL同步控制输出，有效解决复杂系统中声兼容同步控制问题，满足各种复杂系统应用。 |
| 产品型号 | 微小型嵌入式侧扫声纳系统 | |
| 技术指标 | ||
| 工作频率 | 100kHz~2000kHz可选 | |
| 标准换能器频率 | 900kHz | |
| 可定制换能器频率 | 100kHz/150kHz/300kHz/450kHz/ 600kHz/1200kHz/1800kHz | |
| 信号带宽 | 60kHz | |
| 最大斜距 | 230m@300kHz | |
| 150m@450kHz | ||
| 120m@600kHz | ||
| 75m@900kHz | ||
水平波束宽度 (标准尺寸) | 0.47°@300kHz | |
| 0.3°@450kHz | ||
| 0.26°@600kHz | ||
| 0.2°@900kHz | ||
| 垂直波束宽度 | 50° | |
| 航迹向分辨率 | 300kHz | 0.41m@50m |
| 0.82m@100m | ||
| 1.23m@150m | ||
| 450kHz | 0.26m@50m | |
| 0.39m@75m | ||
| 0.52m@100m | ||
| 600kHz | 0.09m@20m | |
| 0.23m@50m | ||
| 0.34m@75m | ||
| 900kHz | 0.07m@20m | |
| 0.17m@50m | ||
| 0.26m@75m | ||
| 垂直航迹向分辨率 | 2cm@ 300kHz | |
| 1.5cm@ 450kHz | ||
| 1.25cm@ 600kHz | ||
| 1cm@ 900kHz | ||
| 信号形式 | CW/Chirp | |
| 工作水深 | 300m（大深度可定制） | |
| 可选配件 | 微型数据记录仪、大功率储能电容 | |
| 物理指标 | ||
| 换能器耐压 | 1000m（标准）/3000m（定制） | |

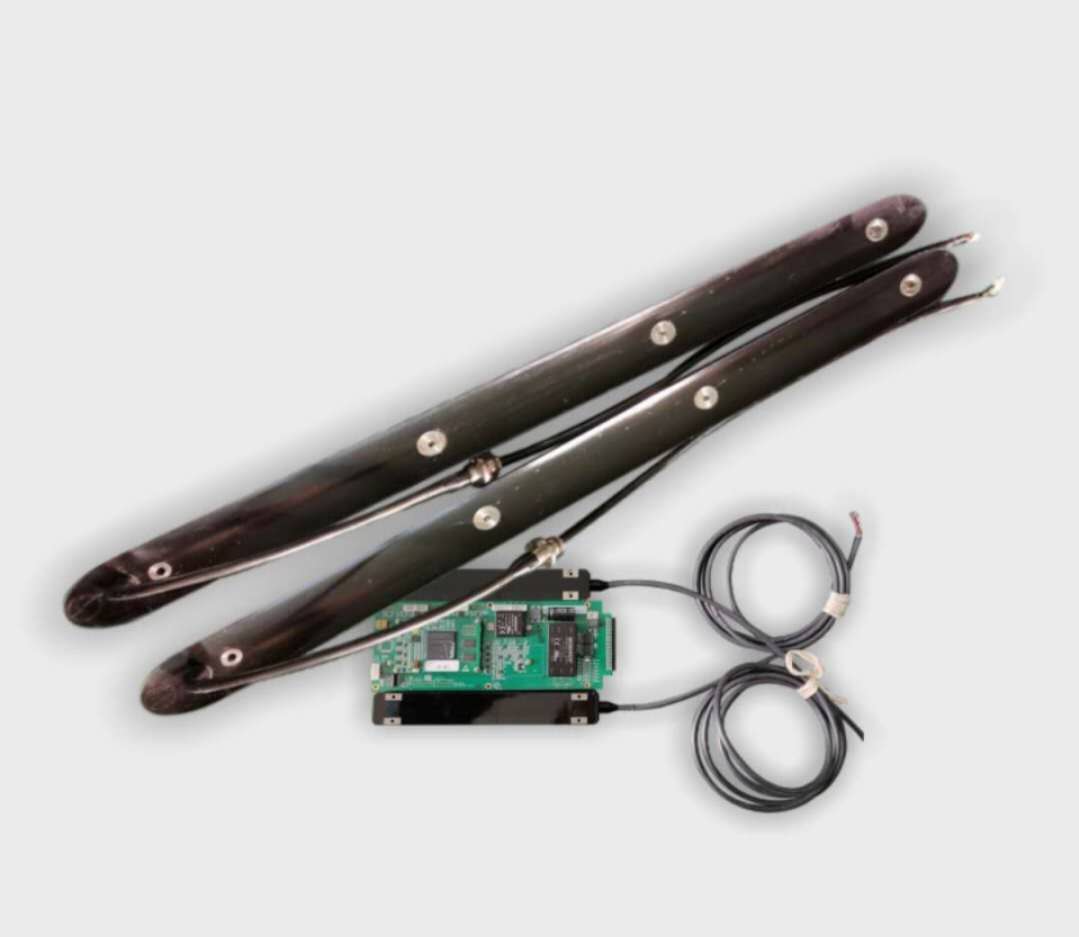

| 换能器尺寸 | 430mm×25mm×20mm（L×W×H） 换能器转接外壳尺寸可根据用户要求定制 | |
| 换能器形式 | 收发分置、收发合置可选 | |
| 换能器重量 | ~310g（单只） | |

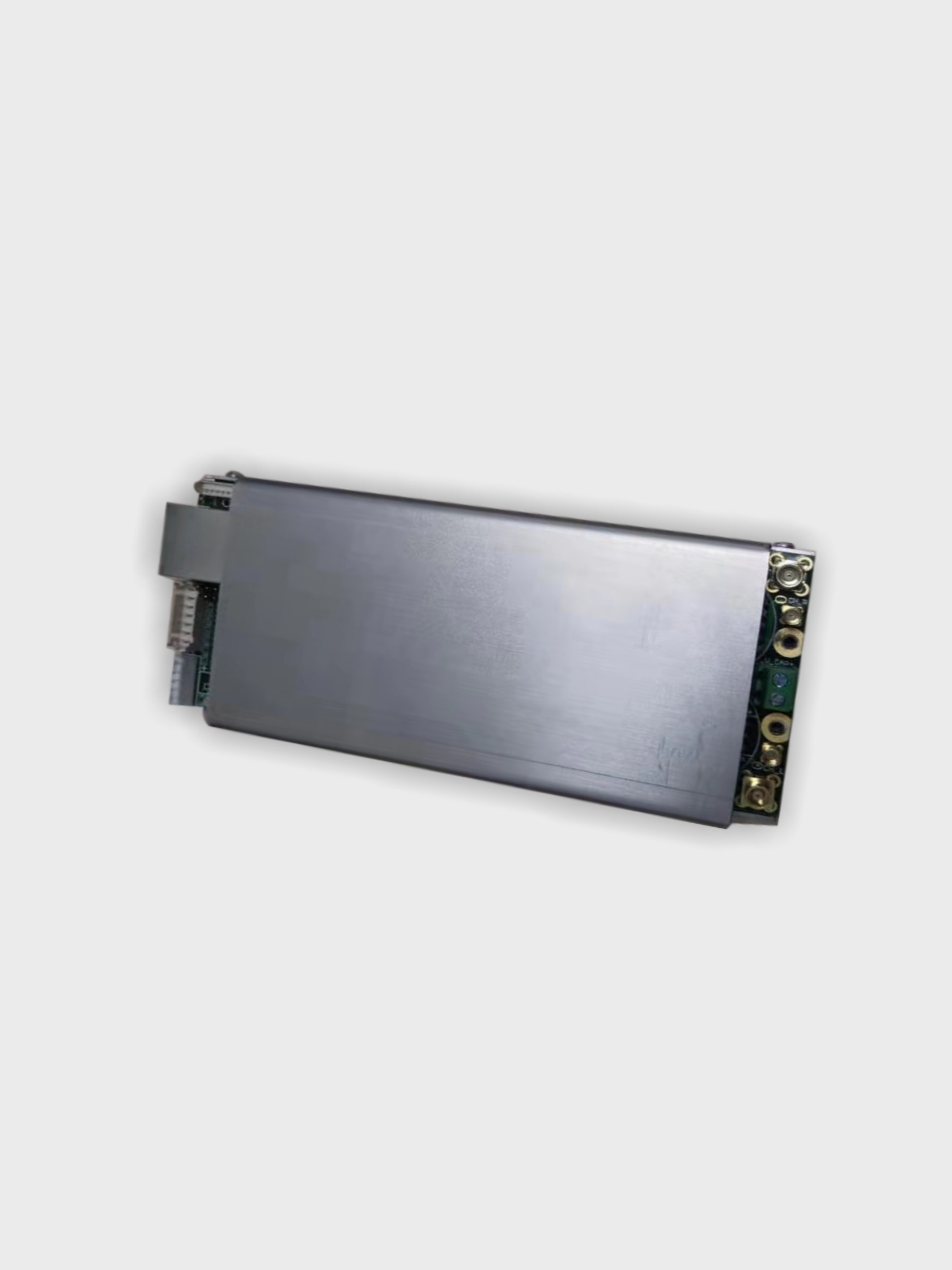

| 电子系统尺寸 | 127mm×58mm×27mm（L×W×H） | |
| 电路模块重量 | ~315g | |
| 供电 | DC10-36V | |
| 功耗 | 10W-15W | |
| 接口 | 1路100M以太网控制与数据接口 | |
| 1路隔离型RS232辅助传感器接口 | ||
| 1路TTL同步输入接口 | ||
| 8路TTL同步输出接口 | ||
| 软件配置 | ||
| 显示软件 | 标配HydroSonar软件和SDK开发包 | |
| *自研产品技术指标处于迭代升级过程中，最新指标以公司确认为准。 | ||
